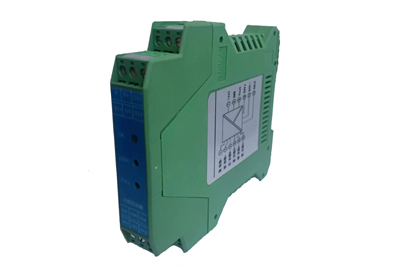

QN系列XCBSQ行程變送器可用于單支六線制或三線制LVDT信號的解調，具有如下特點：
1.零位或滿位一鍵設置
2.傳感器斷線自診斷功能
3.標準35mmDIN導軌安裝
4.變送器配合本公司傳感器，兩者之間線長可達100m
QN系列XCBSQ行程變送器行程變送器技術參數
激勵信號：
電壓：3V；
頻率：1.22kHz、4.882kHz（默認為1.22kHz）；
電流：25mA.rms。
電流輸出：DC（4～20）mA，負載電阻不大于1000Ω，紋波及噪聲不大于20uA.rms。
電壓輸出：DC（1～5）V 、DC（0～10）V（最大為5mA)，紋波及噪聲不大于3mV.rms。
傳感器斷線自診斷：變送器具有傳感器斷線診斷功能，通過“ZERO”和“FULL”鍵組合操作選擇，可設置傳感器出現斷線故障后，輸出最小或最大信號，同時“OK”燈閃爍報警。
響應時間：30ms。
非線性度：小于0.02% FS。
溫 漂：小于0.04% FS/℃。
產品標準：參照GB/T 17614.1-2008、GB/T17614.2-2008。
QN系列XCBSQ行程變送器行程變送器安裝
環境要求：周圍無腐蝕、無強磁場等。
安裝方式：標準35mmDIN導軌安裝。
外形尺寸：17.5mm（寬）×99 mm（高）×114.5mm (深)。
工作溫度：（-35～+85）℃。
貯存溫度：（-50～+105）℃。
相對濕度：（20～90）%（非冷凝）。
供電電源：DC（24±4）V，功耗＜3W。
QN系列XCBSQ行程變送器行程變送器訂貨代號：
QN系列XCBSQ行程變送器–A□□–B□□（無特別要求，“*”項為出廠默認配置）
信號類型：
A01：三線制 A02：六線制
量程范圍：
B01：（0～20）mm B07：（0～200）mm B13：（0～600）mm
B02：（0～25）mm B08：（0～250）mm B14：（-100～0～+100）mm
B03：（0～35）mm B09：（0～300）mm B15：（-200～0～+200）mm
B04：（0～50）mm B10：（0～350）mm B16：（-300～0～+300）mm
B05：（0～100）mm B11：（0～400）mm B17：（-400～0～+400）mm
B06：（0～150）mm B12：（0～500）mm B00：客戶自定義
