一、概述

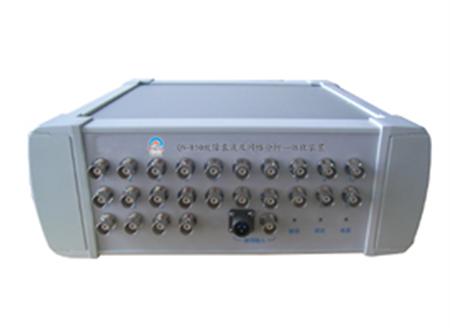

QN-850故障錄波及網絡一體化裝置支持不超過32路模擬信號和1路IO信號的接入。主要用于旋轉機器的軸和軸承振動數據采集,振動故障分析，軸系平衡和振動等級評估等；同時，儀表也可以用于瞬態信號的捕獲，如葉片敲擊試驗、落錘試驗以及甩負荷試驗等。提供種類豐富的圖表界面，給用戶的診斷與分析提供數據支持。
該系統為多轉速測量系統，任何一個模擬通道都可以配置為轉速或鍵相（含齒數設置），能夠實現對多轉子多轉速系統的同步監測與分析診斷。各模擬通道可自由分配鍵相參考，操作簡單，便于使用。
二、主要技術指標
1. 轉速范圍：6～80000轉/分
2. 振幅范圍：
位移：0～2000μm（峰峰值）
速度：0.1～800mm/s（峰峰值）
加速度：0.1～100g（峰峰值）
3. 相位：0～360°
4. 信號頻率：0.1Hz～20KHz
5. 高速采集，實現2KHz～100KHz可設置，同步連續采集并完整錄波（包括轉速信號）。
6. 多類型的振動傳感器接入，包括渦流、速度、加速度、光電以及ICP型速度和ICP加速度；IO口可接脈沖信號（＞1V觸發IO，輸入≤50V）。
7. 多種樣本分析技術，包括FFT、加窗、數字濾波、包絡解調等。
8. 在線實時分析、數據庫離線分析和錄波文件導出分析。
9. 內置240G高速SSD高速硬盤，支持約100小時連續錄波存儲。
10. USB2.0接口，支持儀表拷貝數據到PC。
11. 豐富的圖表功能，如數據列表、時域波形、頻譜分析圖、趨勢分析圖、軸心軌跡、軸中心線、極坐標圖、瀑布圖、層疊圖、伯德圖等。
