UT-81系列液位計變送器
首頁 / 傳感器變送器 / LVDT位移傳感器/熱膨脹傳感器 最后編輯時間：2025-02-02

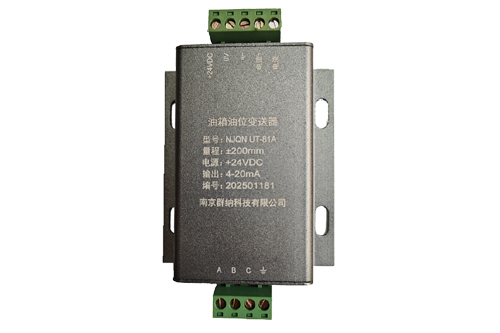

UT-81系列油箱油位傳感器是為汽輪機油箱設計的液位傳感器，是非腐蝕性液體現場遠傳測量液位的指示裝置。其借助浮筒產生浮力直接推動傳感器的銜鐵上下移動，通過油位變送器轉換，使液位變化轉化成電量的變化，從而達到液位變化遠傳的目的。
UT-81系列油箱油位傳感器適用于汽輪機油箱油位的監測和保護。
測量范圍：±100mm；±200mm；±300mm；±400mm
液位傳感器參考重量：約35kg～50kg。
被測液體：各種汽輪機油或其它非粘滯、非強腐蝕液體。
現場指示精度誤差：±1%（滿量程）
被測量液體高溫：＜80℃

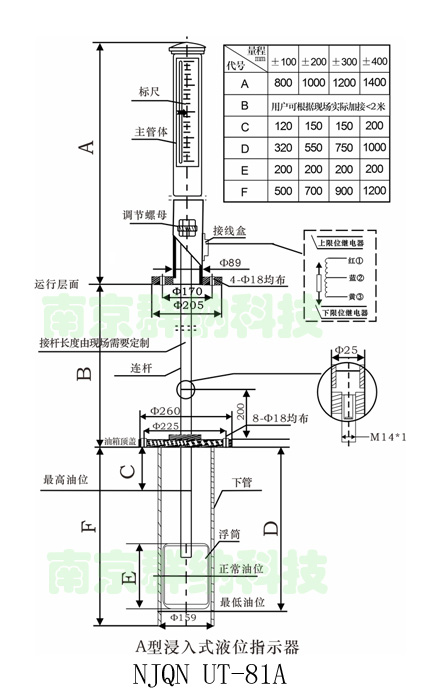

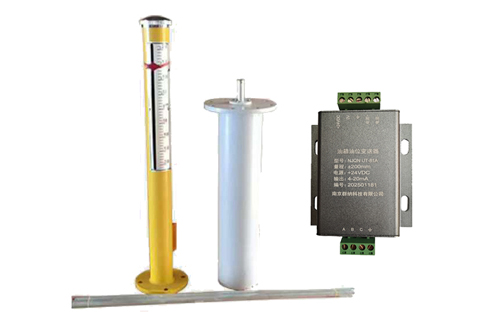

UT-81系列油箱油位傳感器（也稱液位計或液位指示器），一套裝置具備二種工作方式，浮筒在液體中產生浮力，直接推動中心桿體，在桿體上部裝有紅色指針，直接指示液位，且表面清晰，視距大，觀察方便；另外，中心推桿在上下移動時，帶動輔助拉桿，使拉桿頂端的銜鐵在有中頻源激勵的線圈中移動，線圈的電壓發生變化，經二次儀表檢波放大，將浮筒上下浮動的位移量轉換為線性電量，使液位變化遠傳到控制室。UT-81系列油箱油位傳感器，測量范圍：±100mm；±200mm；±300mm；±400mm，有A、B、C三種形式。
安裝工作面可根據需要由廠家調節連接桿高度，確保測量精度。如油箱與觀察層有一定高度，選用A型距離由連接桿調節。如油箱不方便安裝在油箱蓋上，或有其它安裝要求，B型放置在油箱側面，由底盤管道與油箱側管道連接。若空間高度>2.5mm，安裝空間允許,一般UT-81C型整體安裝在油箱蓋上。
