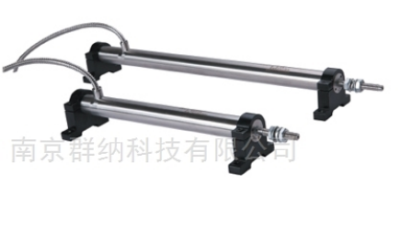

群納HTD系列LVDT位移傳感器
首頁 / 傳感器變送器 / LVDT位移傳感器/熱膨脹傳感器 最后編輯時間：2022-12-25
HTD系列LVDT位移傳感器主要用于測量如位移、距離、伸長、移動、厚度、膨脹、液位、應變、壓縮、重量等各種物理量。在航天、航空、電力、石油化工、機械、軍工、紡織、汽車、煤炭、地震監測等提供可靠的位置測量。
產品動態特性好/可靠性高/測量精準/適應工業現場
我公司LVDT位移傳感器有兩個系列（差動變壓器式位移傳感器有三線制和六線制兩個系列），行程雙向?yàn)椤?/span>400mm，單向?yàn)?/span>0~800mm。精度等級有0.5%、0.2%、0.1%三個等級。
1三線制LVDT位移傳感器技術性能
精度：0.5%FS
動態頻率：0~200Hz（3db）
靈敏度漂移：零點＜0.02%/℃滿度＜0.03%/℃
零位電壓：小于滿刻度輸出的0.5%
激勵電源頻率：正弦波或方波（1~5KHz）
工作溫度: -50~+150℃(特殊規格可達0~+280℃)
2 六線制LVDT位移傳感器技術性能
精度： 0.5%FS
靈敏度：2.8~230mV /mm/V
初級激勵電壓：3Vrms（1～5 Vrms）
激勵頻率：2.5KHz（400Hz～10KHz）
零位電壓：小于滿刻度輸出的0.5%
動態頻率：0~200Hz（3db）
工作溫度：-50~+150℃（特殊規格可達-50～+280℃）
靈敏度漂移：零點＜0.02%/℃滿度＜0.03%/℃
型號 | 單向mm雙向mm | 傳感器尺寸L | 行程r | 初拉長度E | 芯桿直徑 D | 螺紋外徑Md | 螺紋長度F | |
HTD-50-3 | 0~50 | ±25 | 170 | 50 | 30 | 6 | 8 | 45 |
HTD-100-3 | 0~100 | ±50 | 215 | 100 | 30 | 6 | 8 | 45 |
HTD-150-3 | 0~150 | ±75 | 268 | 150 | 30 | 6 | 8 | 45 |
HTD-200-3 | 0~200 | ±100 | 310 | 200 | 30 | 6 | 8 | 45 |
HTD-250-3 | 0~250 | ±125 | 363 | 250 | 30 | 6 | 8 | 45 |
HTD-300-3 | 0~300 | ±150 | 480 | 300 | 30 | 6 | 8 | 45 |
HTD-350-3 | 0~350 | ±175 | 480 | 350 | 30 | 6 | 8 | 45 |
HTD-400-3 | 0~400 | ±200 | 630 | 400 | 30 | 6 | 8 | 45 |
HTD-500-3 | 0~500 | ±250 | 770 | 500 | 30 | 6 | 8 | 45 |
HTD-600-3 | 0~600 | ±300 | 770 | 600 | 30 | 6 | 8 | 45 |
HTD-50-6 (1000TD) | 0~50 | ±25 | 185 | 50 | 30 | 6 | 6 | 45 |
HTD-100-6 (2000TD) | 0~100 | ±50 | 270 | 100 | 30 | 6 | 6 | 45 |
HTD-150-6 (3000TD) | 0~150 | ±75 | 360 | 150 | 30 | 6 | 6 | 45 |
HTD-200-6 (4000TD) | 0~200 | ±100 | 360 | 200 | 30 | 6 | 6 | 45 |
HTD-250-6 (5000TD) | 0~250 | ±125 | 466 | 250 | 30 | 6 | 6 | 45 |
HTD-300-6 (6000TD) | 0~300 | ±150 | 600 | 300 | 30 | 6 | 6 | 45 |
HTD-350-6 (7000TD) | 0~350 | ±175 | 700 | 350 | 30 | 6 | 6 | 45 |
HTD-400-6 (8000TD) | 0~400 | ±200 | 750 | 400 | 30 | 6 | 6 | 45 |
HTD-500-6 (10000TD) | 0~500 | ±250 | 860 | 500 | 30 | 6 | 6 | 45 |
HTD-600-6 (12000TD) | 0~600 | ±300 | 980 | 600 | 30 | 6 | 6 | 45 |
