1、概述

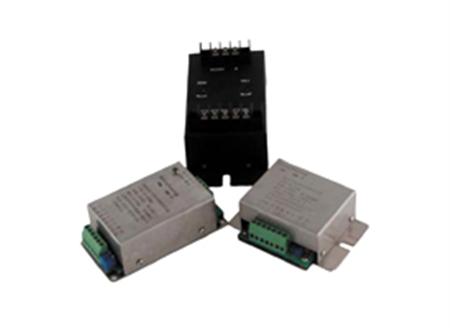

XCBSQ系列LVDT變送器是針對三線制和六線制LVDT而設計，具有精度高、性能穩定、抗干擾能力強、可靠性高等特點。適合閥位行程的監視，已廣泛應用于電力、機械、化工和冶金等企業。產品執行標準參照GB/T17614.1-2008和GB/T17614.2-2008。
2、用途
適用于三線制或六線制LVDT輸出信號的解調和放大。
3、接線示意圖
■DC24V變送器

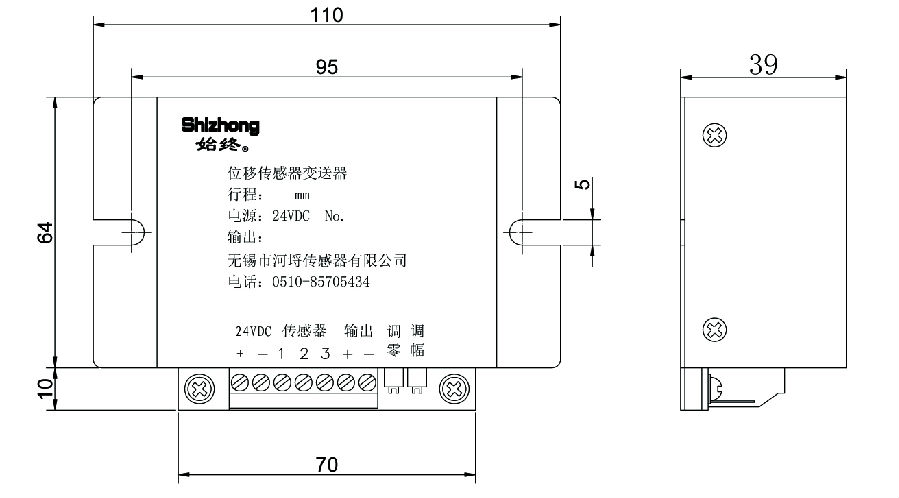

☆TD-1、TD-2和UT-81系列三線制變送器

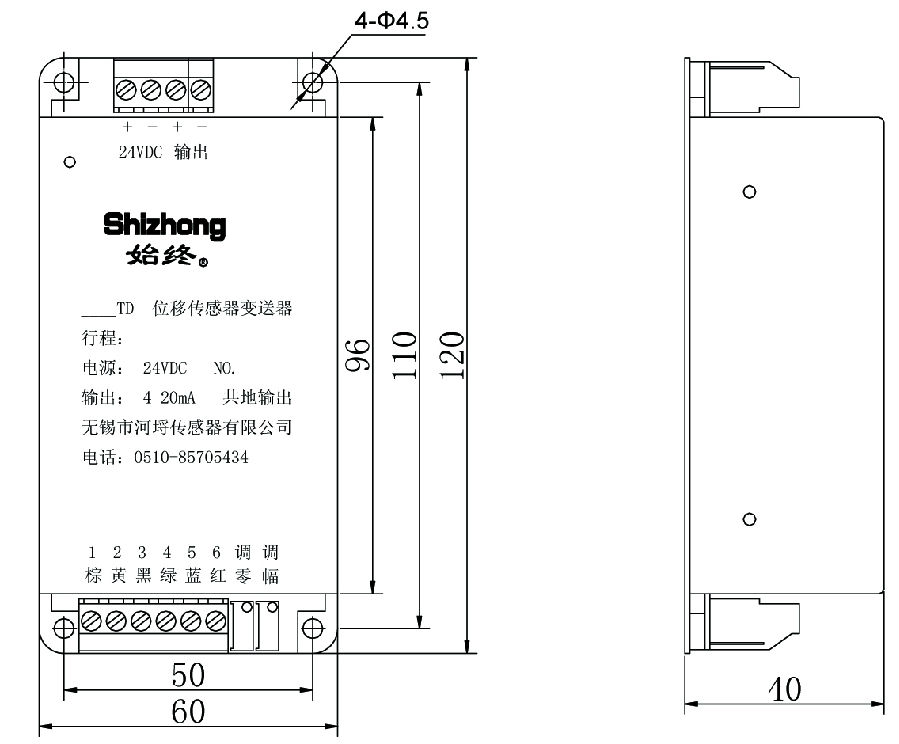

☆TD、TK系列六線制變送器
■AC220V變送器

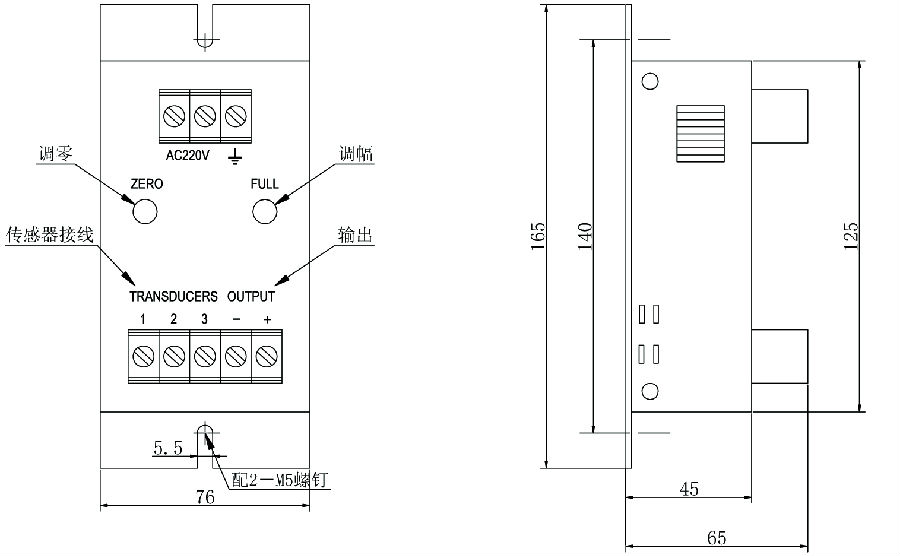

☆TD-1、TD-2和UT-81系列三線制變送器（單路輸出）。

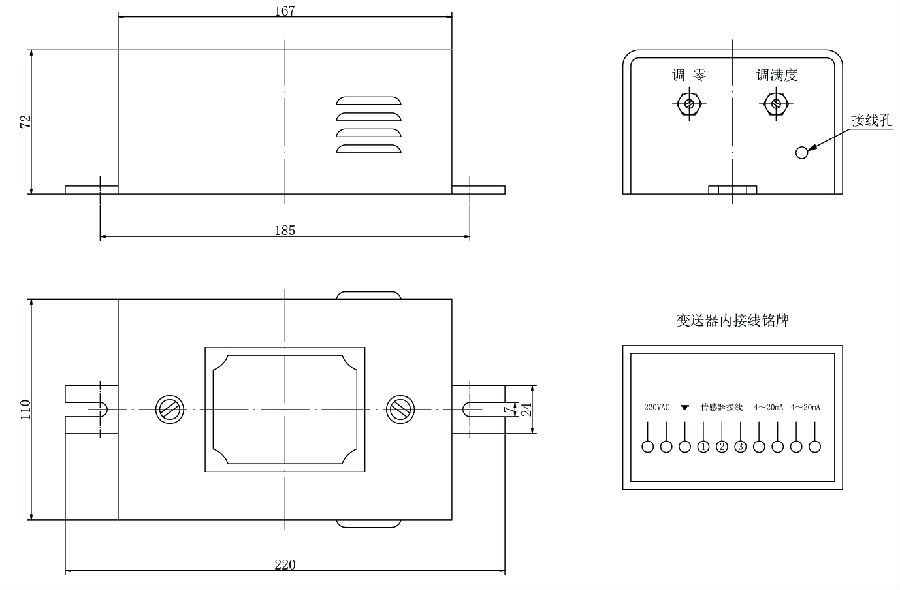

☆TD-1、TD-2和UT-81系列三線制變送器（雙路輸出）。
訂貨指南
訂貨代號：XCBSQ-A□□/□□-B□□-C□□
傳感器選擇：A□□/□□□（/后面直接填寫傳感器行程，單位為mm，正負行程加“±”標識）
01：六線制TD/TK系列位移傳感器
02：三線制TD-1系列位移傳感器
03：三線制TD-2系列熱膨脹傳感器
04：三線制UT—81系列油箱油位傳感器
電源選擇：B□□
01：直流24V
02：交流220V
輸出選擇：C□□01：單路4~20mA
02：單路1~5V
11：雙路4~20mA
22：雙路1~5V
12：4~20mA和0~5V輸出
00：定制
綜合舉例：訂貨代號為“XCBSQ-03/035-01-01的產品指以DC24V為電源、配置35mm行程TD-2系列熱膨脹傳感器、單路輸出4~20mA的XCBSQ系列LVDT變送器。
代碼 | 傳感器選擇 | 行程選擇 | 電源選擇 | 輸出選擇 | |||||||
DC24V | AC220V | 單路 | 單路 | 雙路 | 雙路 | 0~5V | 定制 | ||||
4~20mA | 1~5V | 4~20mA | 1~5V | 4~20mA | |||||||
XCBSQ | TD/TK系列 | 01 | 50~1000 | 01 | 不可選 | 01 | 02 | 11 | 22 | 12 | 00 |
TD-1系列 | 02 | 20~600 | 01 | 02 | 01 | 02 | 11 | 22 | 12 | 00 | |
TD-2系列 | 03 | 25~80
| 01 | 02 | 01 | 02 | 11 | 22 | 12 | 00 | |
UT-81 系列 | 04 | 士100~ 士400 | 01 | 02 | 01 | 02 | 11 | 22 | 12 | 00 | |
