1、概述
CS-3轉速傳感器采抗干擾性能強，外殼為不銹鋼螺紋結構，便于安裝固定，內部澆封密閉，可適用于煙霧、油氣、水汽等惡劣環境中。
2、用途
適用于工業給水泵、水輪機、壓縮機和鼓風機等旋轉類機械的零轉速和反轉的監測和保護。
3、技術參數
◆工作電壓：DC 12～30V 。
◆ 轉速范圍：1～14000轉/分（1～3齒）；
1～4000轉/分（4～60齒）。
◆輸出信號：方波信號，高電平近似電源電壓，低電平不大于0.7V 。
◆ 測量精度：正負一個脈沖。
◆ 觸發形式：鋼鐵齒輪，齒條或其它軟磁和硬磁材料。
◆ 齒形厚度：不小于15mm。
◆保護形式：有極性保護和短路保護。
◆絕緣電阻：不小于50MΩ。
◆防護等級：IP65 。
◆ 輸出方式：PNP型輸出。
◆ 工作溫度：-20～70℃。
◆工作濕度：不大于95%（非冷凝）。
◆ 執行標準：參照JB/T 7814-1995 。
4、外形及安裝尺寸

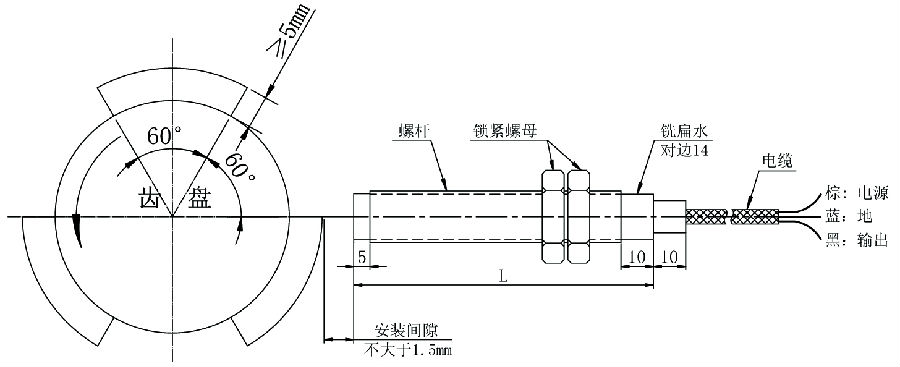

齒盤齒數為1～3時CS-3轉速傳感器安裝示意圖

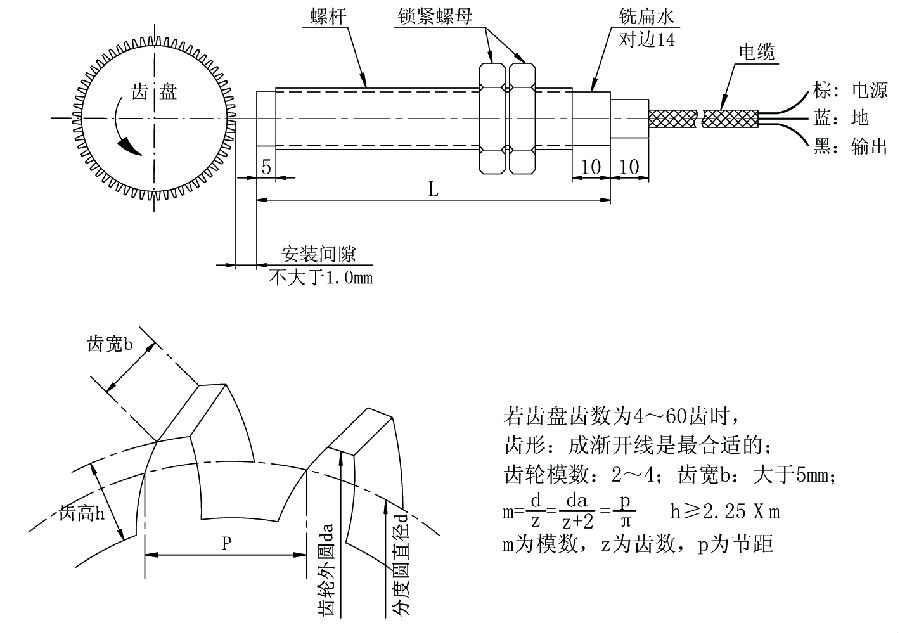

齒盤齒數為4～60時CS-3轉速傳感器安裝示意圖
5、訂貨代號：CS-3-A□□□-B□□-C□□-D□□
傳感器長度選擇(L)：A□□□（直接填寫傳感器長度，單位為mm，默認為100mm）
螺紋規格選擇：B□□
01：定制 02：M12×1 03：M14×1 *04：M16×1 05：M18×1
電纜長度選擇：C□□(直接填寫電纜長度，單位為m，默認為2m)
齒數選擇：D□□（直接填寫齒數，單位為齒，默認為3齒）
標示*為出廠默認值，如有特殊要求，請?jiān)谟嗀洉r(shí)說明。
綜合舉例：訂貨代號為CS-3-100-04-02-03的產品是指傳感器長度為100mm、電纜長度為2m、螺紋規格為M16×1、用于齒數為3的齒盤的CS-3轉速傳感器。
