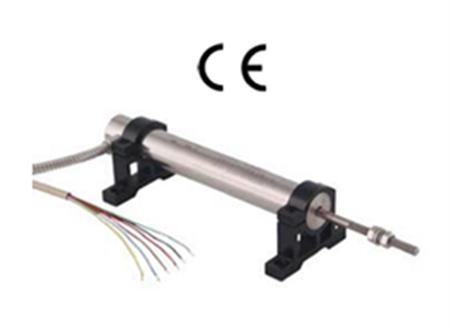

1、概述
TD-1P系列防爆位移傳感器采用防爆位移傳感器作為傳感元件，針對測量汽輪機組油動機行程、測量汽輪機組絕對膨脹位移、測量汽輪機組油箱油位之用途，分別設計了三線制LVDT油動機、絕對熱膨脹、遠傳液位和六線制LVDT油動機四種安裝型式的防爆產品，該系列傳感器具有測量精度高、工作穩定、可靠性好、壽命長等優點。
2、用途
適用于有Ⅱ類爆炸性氣體的1區、2區危險場所。
3、技術參數
n 線性量程：
三線制LVDT油動機安裝型式：50~800mm，共11種規（詳見下表）；
絕對熱膨脹安裝型式：0~25mm；0~35mm；0~50mm（特殊規格可訂制）；
遠傳液位安裝型式：±100 mm；±200 mm；±300 mm；±400 mm；（特殊規格可訂制）；
六線制LVDT油動機安裝型式：50~800mm，共11種規（詳見下表）。
n 防爆標志：ExmbⅡ T3Gb。
n 非線性度：不大于0.5% F·S 。
n 工作溫度：－40～+135℃。
n 溫度影響：小于0.03% F·S/℃。
執行標準：公司企業標準《TD-1P型防爆位移傳感器》。

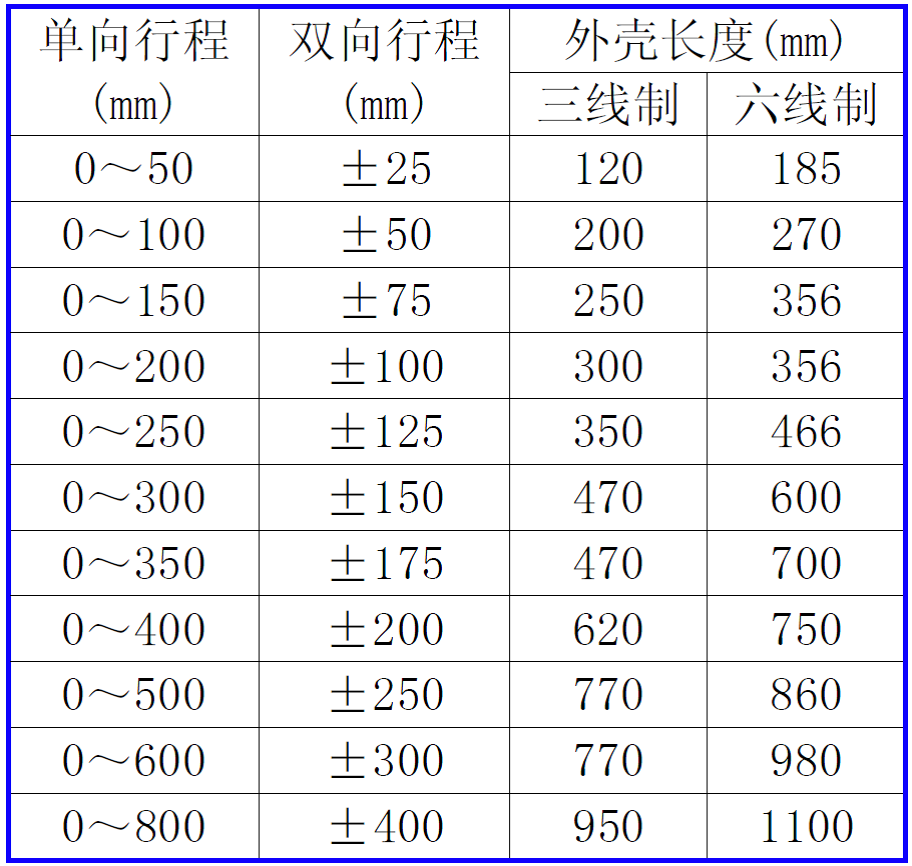

LVDT油動機型式行程表

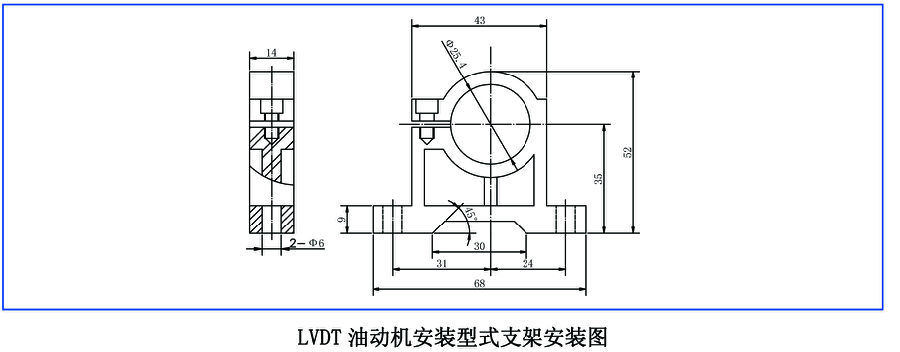

4、外形及安裝尺寸

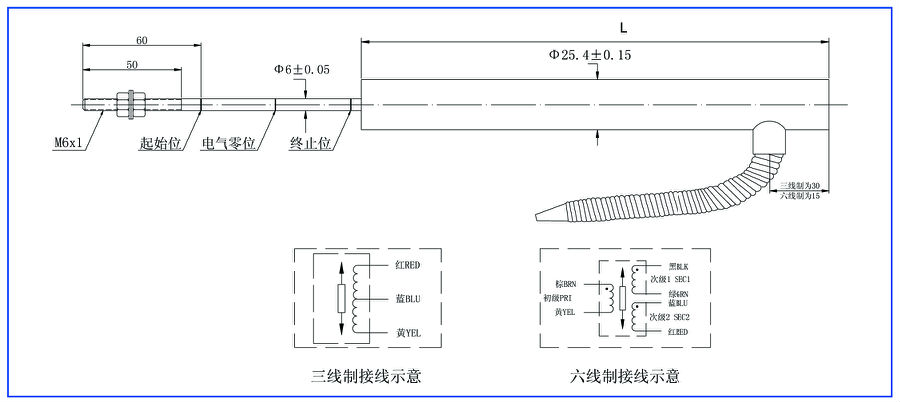

LVDT油動機安裝型式外形圖
5、訂貨代號：TD-1P/A□□-B□□□-C□
功能選擇：A□□
01：三線制LVDT油動機安裝型式
02：絕對熱膨脹安裝型式
03：遠傳液位安裝型式
04：六線制LVDT油動機安裝型式
傳感器行程選擇：B□□□（參照上述行程表直接填寫行程，位數不足時前面補“0”，單位為mm）
傳感器引線長度選擇：C□（直接填寫引線長度，單位為m，默認值為3m）
注：防爆傳感器通過不銹鋼軟管護套管中的引出線與變送器（電源箱）連接，其電纜如在危險區內因長度不夠需要加長電纜時，必須采用防爆接線盒，本公司提供一只ExeⅡ T6 型防爆接線盒，電纜引入時應按防爆接線盒電纜引入示意圖操作（見產品使用說明書）。引出線應采用三芯屏蔽電纜，最長100米，屏蔽層一頭接大地，另一頭懸空。
綜合舉例：
訂貨代號為“TD-1P/01-100-3的產品是指行程為100mm且引線長度為3米的三線制LVDT油動機安裝型式的防爆位移傳感器。
訂貨代號為“TD-1P/02-035-3的產品是指行程為35mm且引線長度為3米的絕對膨脹安裝型式的防爆位移傳感器。
訂貨代號為“TD-1P/03-400-3的產品是指行程為±200mm且引線長度為3米的遠傳液位安裝型式的防爆位移傳感器。
訂貨代號為“TD-1P/04-800-3的產品是指行程為±400mm且引線長度為3米的六線制LVDT油動機安裝型式的防爆位移傳感器
