1、概述

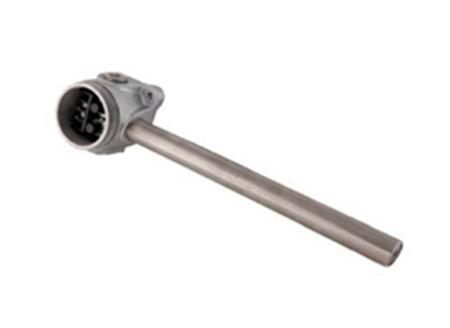

LXT系列兩線制位移傳感器（以下簡稱LXT系列）是由直線位移傳感器和變送電子組件所構成，直線位移傳感器采用不銹鋼外殼，變送電子組件采用鋁合金鑄件，二者通過螺紋聯接成一體，安裝時只需安裝兩只M6的螺釘固定。
LXT系列具有雙線回路，與PLC相兼容，產品具有較在的接線端子，方便安裝，采用帶卡死功能的手動調節盤，調試靈活。
2、用途
適用于過程控制、電力等領域，用來測量桿閥位移。還可用于閥位指示、軋鋼機的軋輥間隙控制，以及需要配置較長導線的室外使用。
3、技術參數
n 線性量程：0～1＂、0～2＂、0～5＂、0～10＂，具體參見量程對照表。
n 電源電壓：13VDC～28VDC。
n 回路電阻：600Ω@28VDC 。
n 輸出形式：DC4～20mA，兩線回路。
n 非線性度：不大于0.5% F·S 。
n 工作溫度： -25℃～85℃。
n 溫漂系數：小于0.08% F·S / ℃。
n 頻率響應：不大于50Hz 。
n 控制：由電位器分別調整零位和滿量程位置。
n 端接；終端用兩個M4×10螺釘接線。
n 執行標準：參照JJF 1305-2011 。

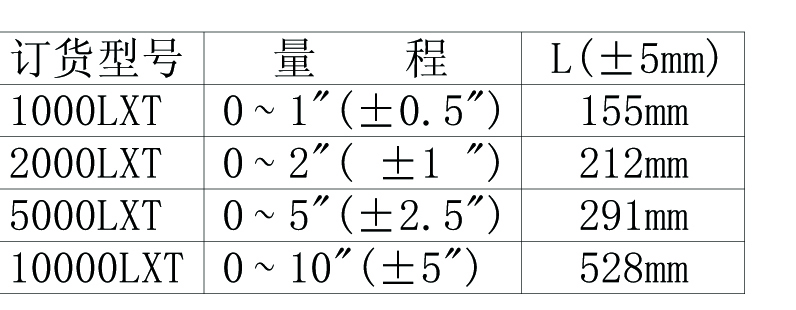

量程對照表
4、外形及安裝尺寸

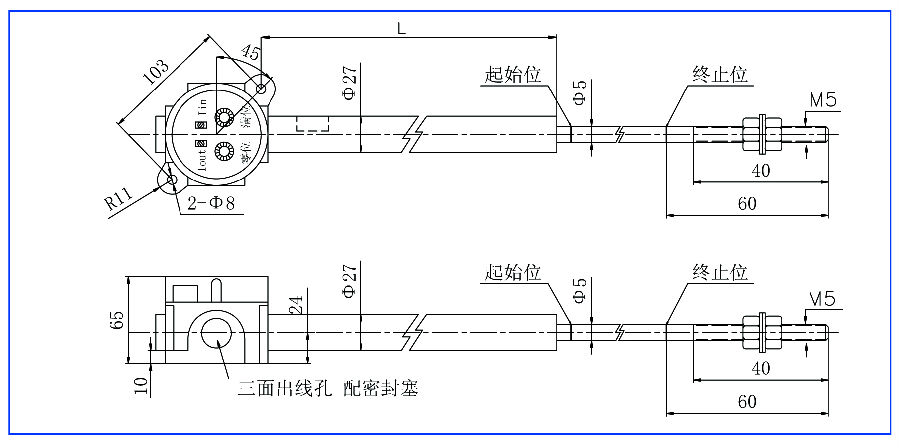

LXT系列兩線制位移傳感器外形尺寸圖

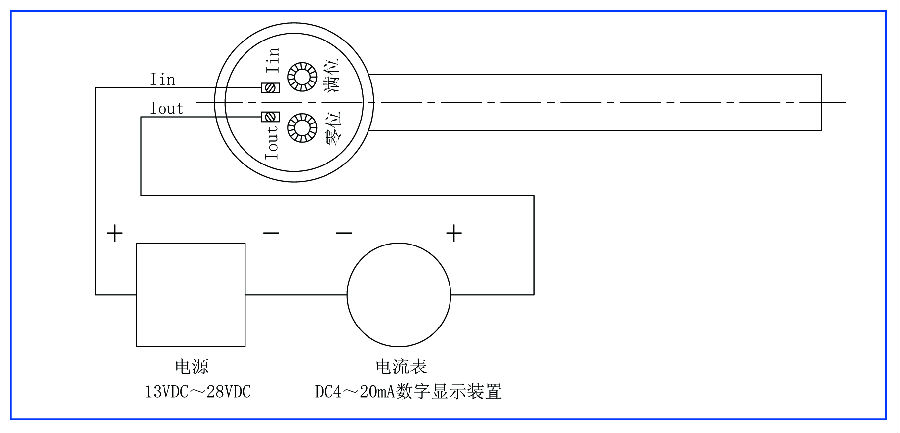

LXT系列兩線制位移傳感器接線示意圖
5、訂貨指南
訂貨代號： A□□□□LXT-B□
傳感器量程選擇：A□□□□
1000：0～1＂(±0.5＂)
2000：0～2＂(±1＂)
*5000：0～5＂(±2.5＂)
10000：0～10＂(±5＂)
測量方向選擇：B□
*A：拉桿插入，信號增強
B：拉桿插入，信號減弱
標示*為出廠默認值，如有特殊要求，請在訂貨時說明。
綜合舉例：訂貨代號為“5000LXT-A的產品是指量程為0～5＂、拉桿插入，信號增強的LXT系列兩線制位移傳感器。
