1、概述

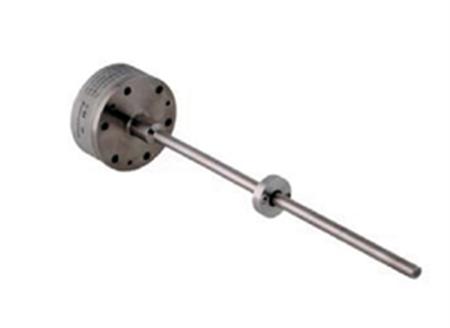

WHL-09磁致伸縮線性位移傳感器是采用磁致伸縮原理的高精度超長行程絕對位置測量傳感器，由于采用非接觸測量方式，使用壽命長。
2、用途
適用于渦輪機和調速器控制及伺服氣、液壓油缸活塞位置的反饋或預置等。
3、技術參數
n 線性量程：0～2000mm可選（詳見訂貨指南，亦可根據用戶要求定制）。
n 輸入電壓：DC20～28V 。
n 輸出形式：DC4～20mA、DC20～4mA 、0～10VDC、10～0VDC四種規格。
n 非線性度：不大于0.5% F·S 。
n 重復性：不大于0.002% F·S 。
n 工作溫度：-40℃～85℃。
n 溫度影響：不大于0.5% F·S/℃。
n 引出線：直接引出線方式。
n 執行標準：參照JJF 1305-2011。
4、外形及安裝尺寸

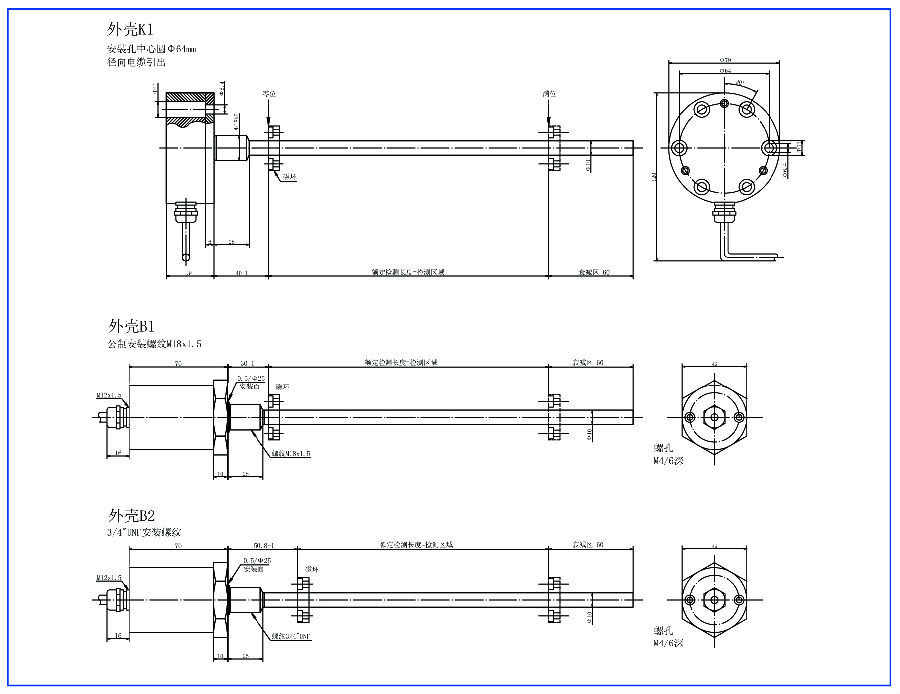

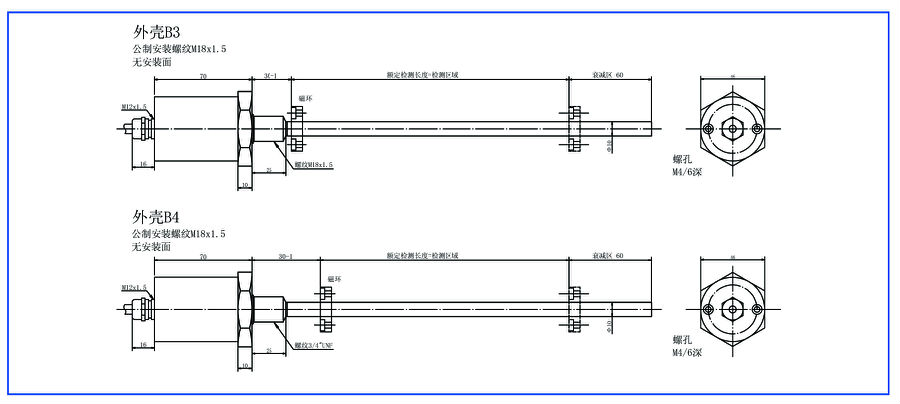

WHL-09傳感器外形尺寸圖

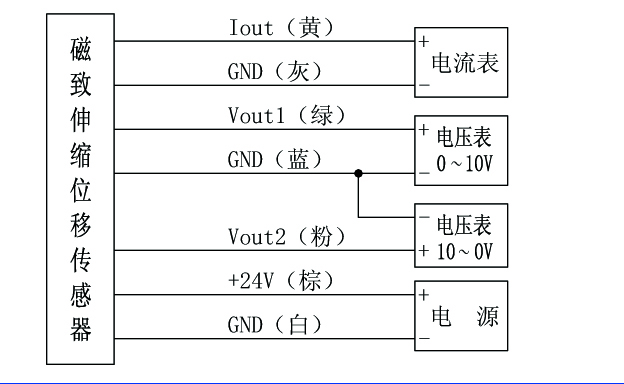

WHL-09傳感器接線示意圖

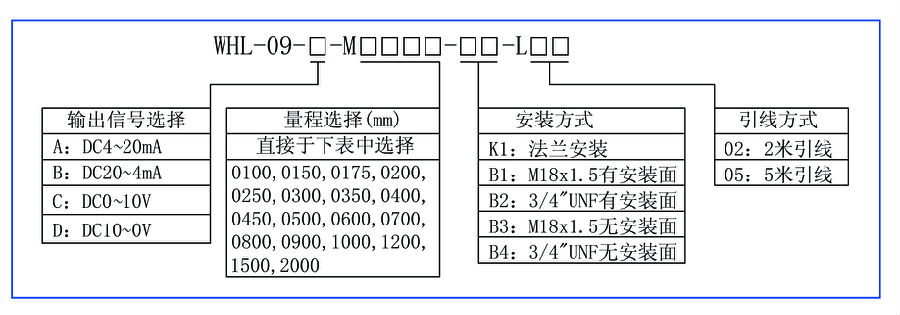

5、訂貨指南：
