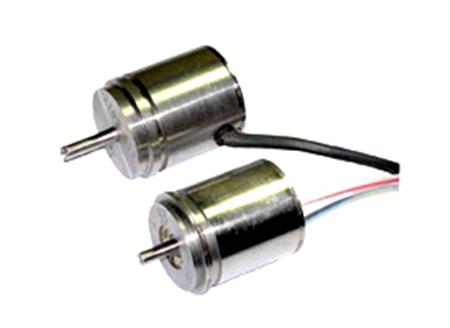

1、概述
GE21采用特珠形狀的轉子和繞線線圈，參照線性可變差動變壓器（LVDT）進行非接觸設計，與傳統的電位器角位移測量相比，不使用諸如滑環，葉片，接觸式游標，電刷等易磨損的活動部件，有較高的可靠性。
GE21的設計滿足GJB2349要求。轉子轉軸圍繞出廠預置的零位移動±40°運動產生線性輸出信號，線性誤差不大于0.8% 。因為轉子的非接觸式電磁耦合設計，使產品具有趨于無限小的分辨率。
2、用途
適用于傳動裝置的角度測量。
3、技術參數
n 輸入電源：(7Vrms@1800Hz)±1% 。
n 消耗功耗：不大于0.43W 。
n 機械角度：±180°。
n 線性范圍：±40°。
n 非線性度：不大于0.8% F·S 。
n 和值誤差：（5.8±0.5）Vrms 。
n 零位電壓：不大于10 mVrms 。
n 電壓梯度：88mV/度。
n 滿位電壓：（3.52±0.04）Vrms 。
n 頻響：6Hz 。
n 摩擦力矩：不大于5gNaN 。
n 重量：不大于60g 。
n 相位：從后端尾軸方向看，以零位為起始點，順時針旋轉V藍1-藍2與V紅-白同相。
n 工作溫度： -55℃～+150℃。
n 執行標準：參照GJB 2349-1995 。
4、外形及安裝尺寸

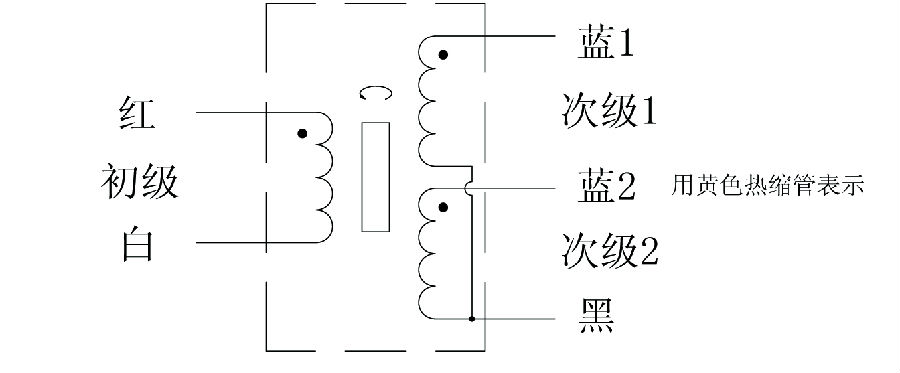

GE21角度位移傳感器接線示意圖

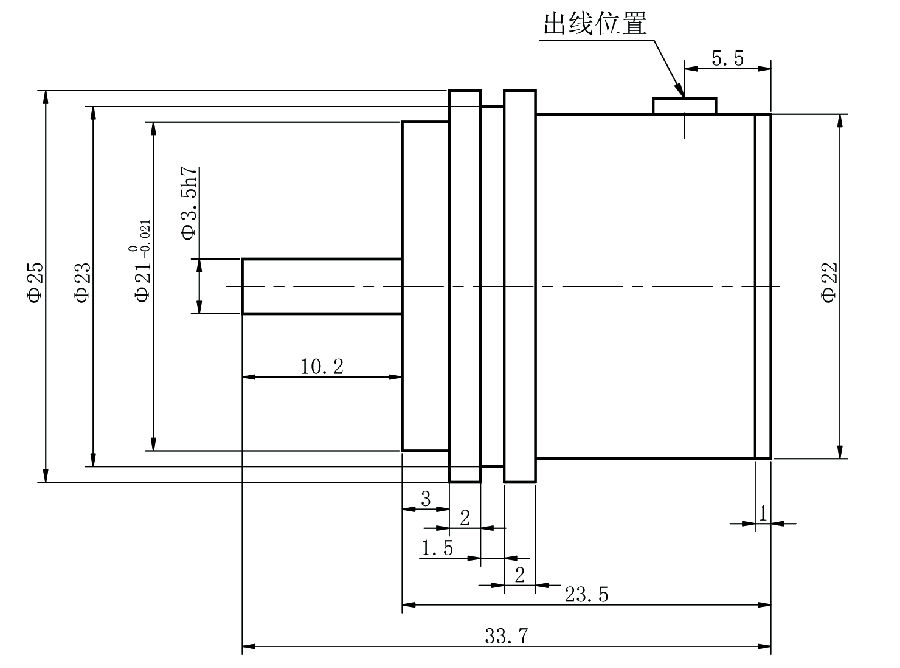

GE21角度位移傳感器外形示意圖
5、訂貨代號：GE21角度位移傳感器
注：外形尺寸可根據現場定制。
